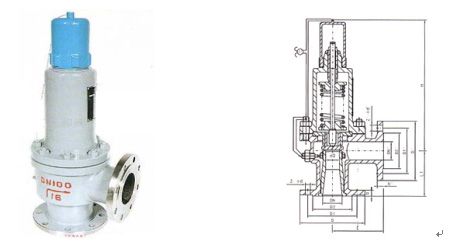

??安全閥系列（彈簧全啟封閉式）A41H/Y-16C/25/40/64/100P/R A41型適用于工作溫度≤300℃的空氣、石油、水等介質的設備和管路上。A41Y型適于工作溫度≤200℃有腐蝕性介質的設備和管路上，當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降低到規定時，閥門自動關閉，保證設備和管路的安全運行。 主要零部件材料 零件名稱 | A41H-C/KA41Y-C材料 | A41Y-P/KA41Y-P材料 | A41Y-R/KA41Y-R材料 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 閥 座 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 調 節 圈 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 閥 瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 導 向 套 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18NiI12Mo2Ti | 閥 蓋 | ZG230-450 | ZG230-450 | ZG230-450 | 彈 簧 | 50CrVA | 50CrVA包覆氟塑料 | 50Cr包覆氟塑料8 | 閥 桿 | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti | 調整螺桿 | 45 | 2Cr13 | 2Cr13 | 保 護 罩 | ZG200-400 | ZG200-400 | ZG200-400 | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 |
主要尺寸 公稱通徑
DN（mm） | 尺寸 | 重量 | do | L | L1 | DN | H | 25 | 20 | 100 | 85 | 25 | 275 | 9 | 32 | 25 | 115 | 100 | 32 | 275 | 11.5 | 40 | 32 | 120 | 110 | 40 | 295 | 14.8 | 50 | 40 | 135 | 120 | 50 | 350 | 20 | 65 | 50 | 145 | 130 | 65 | 362 | 28 | 80 | 65 | 160 | 135 | 80 | 390 | 32 | 100 | 80 | 170 | 160 | 100 | 530 | 59 | 125 | 90 | 190 | 180 | 125 | 580 | 76 | 150 | 100 | 230 | 220 | 150 | 630 | 90 | 200 | 115 | 260 | 250 | 200 | 700 | 157 | 250 | 180 | 300 | 280 | 250 | 764 | 380 |
|
